Ультразвуковой расходомер US-800.
Исполнениe 1Х - одноканальный однолучевой. Комплектация.

Ультразвуковые расходомеры US-800 одноканальный однолучевой
Ультразвуковой расходомер предназначен для: измерение расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных и вязких жидкостей.
Типоразмеры, мм: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, до 2000 мм
Материал: нерж.сталь или черн.сталь
Способ присоединения: фланцевый или под сварку
Темп.жидкости: +150 град.С (+200 град.С*)
Макс. давление: 1.6МПа (2.5МПа*)
Выходные сигналы: индикация, архив*, интерфейс RS485*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
Возможности: подсоединение к ПК*, ноутбуку*, GSM-модему*, к контроллерам*, регуляторам*, вычислителям*, в АСУТП* и пр.

*- в зависимости от комплектации, по заказу



Комплект ультразвукового расходомера US-800 Комплект ультразвукового расходомера US-800 Комплект ультразвукового расходомера US-800 Комплект ультразвукового расходомера US-800 с КМЧ и датчиками ПЭП Электронные блоки US800 в стандартном и уменьшенном корпусе
Ультразвуковые преобразователи расхода УПР Ультразвуковой преобразователь расхода УПР Ультразвуковой преобразователь расхода УПР Комплект монтажных частей КМЧ и датчиков ПЭП Ультразвуковые преобразователи расхода УПР




ОПИСАНИЕ И НАЗНАЧЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО

ДОКУМЕНТАЦИЯ И СЕРТИФИКАТЫ

КОМПЛЕКТАЦИЯ одноканальный однолучевой 1Х
КОМПЛЕКТАЦИЯ двухканальный однолучевой 2Х
КОМПЛЕКТАЦИЯ одноканальный двухлучевой 3Х

ТРЕБОВАНИЯ К МОНТАЖУ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

УДАЛЕННАЯ ПЕРЕДАЧА ДАННЫХ: RS485, GSM-связь, подключение к ПК




Одноканальный однолучевой комплект, исполнение 1Х:

Одноканальный однолучевой комплект позволяет измерять расход по одной трубе, по одному измерительному лучу, проходящему через диаметр трубы.

Состав одноканального однолучевого комплекта:
Электронный блок US800 (исполнение 1х) с доп.опциями на выбор 1 шт
Ультразвуковой преобразователь расхода УПР или КМЧ (с ПЭП) однолучевые (исполнение в зависимости от диаметра) 1 шт
Кабель соединительный от ЭБ до УПР, по заказу до 500 м
Паспорт, руководство по эксплуатации и монтажу, сертификаты 1 шт

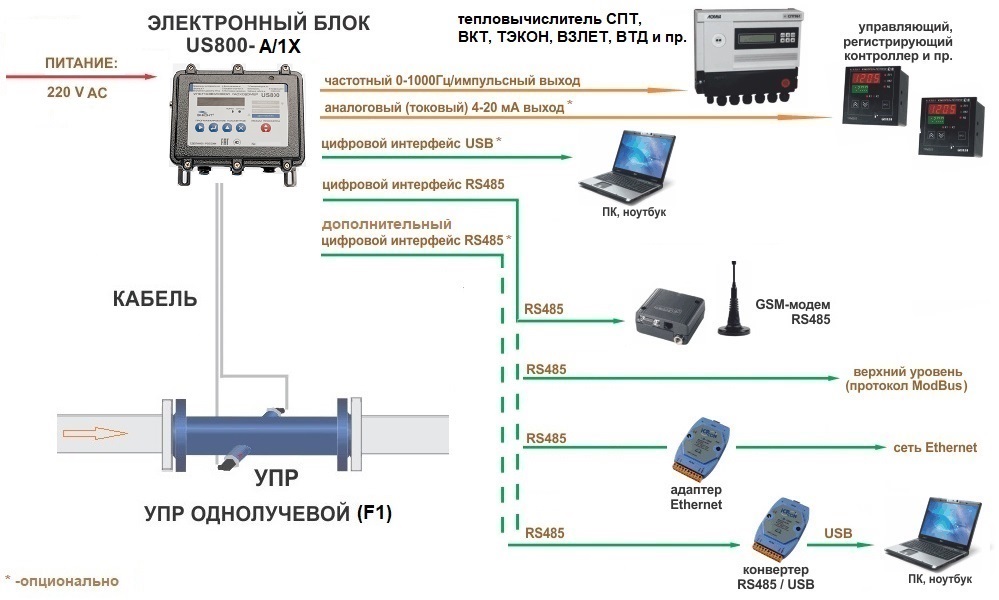

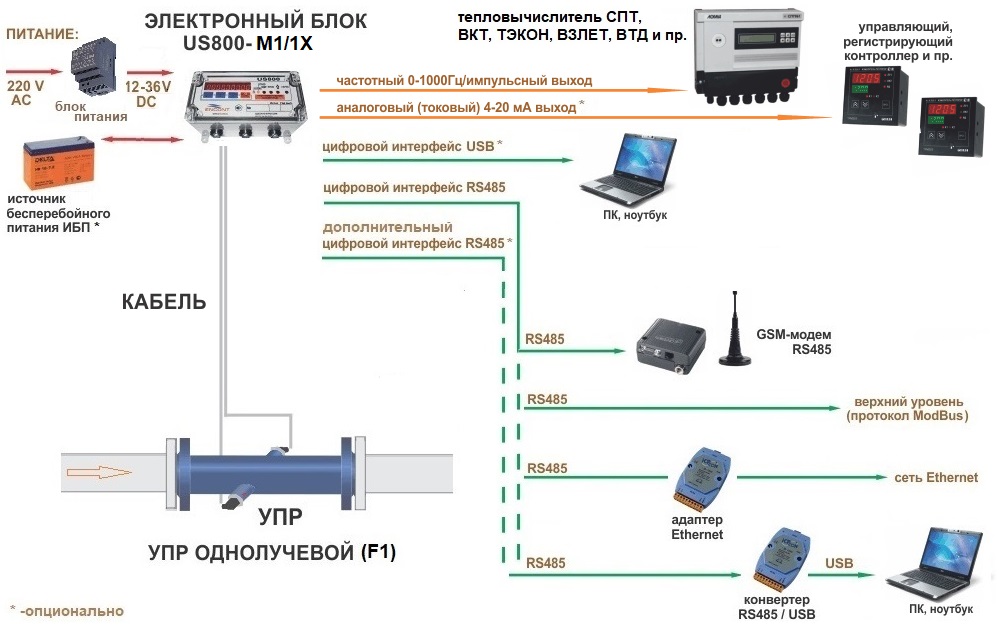

Схема одноканального однолучевого расходомера US-800

Электронный блок расходомера US800-1X:

НАИМЕНОВАНИЕ ВЫХОДНЫЕ СИГНАЛЫ ХАРАКТЕРИСТИКИ
Электронный блок
US800-1Х

Электронный блок US800-1Х
Возможности: подключение 1 шт однолучевого преобразователя расхода УПР материал корпуса: пластик; пылевлагозащита корпуса IP65;
Т окр среды в месте установки: +5+50 °C ;
питание 220В;
Индикация, сегментный индикатор:
мгновенный расход (м3/ч), накопленный объем (м3), время наработки, программируемые параметры
Цифровой интерфейс RS485 (ModBus)*
Архив 2880 час/120 сут /192 мес*
Частотный 0-1000Гц/импульсный выход*
Аналоговый токовый 4-20 мА выход*
Источник бесперебойного питания ИБП*
  * дополнительные опции или исполнения за отдельную плату


ИСПОЛНЕНИЯ ЭЛЕКТРОННОГО БЛОКА US800-1X, стандартные опции и по заказу
Электронные блоки выпускаются в четырех исполнениях: US800-10, US800-11, US800-12, US800-13
ИСПОЛНЕНИЕ ЭБ индикация частотный 0-1000Гц/ импульсный выход токовый выход 4-20 мА цифровой интерфейс RS485 (ModBus) архив подкл. GSM-модема с источником беспереб. питания ИБП
US800-10 да да         по заказу
US800-11 да да   да да да по заказу
US800-12 да да да       по заказу
US800-13 да да да да да да по заказу


Однолучевые преобразователи расхода УПР:

НАИМЕНОВАНИЕ Условный диаметр, материал, тип соединения ХАРАКТЕРИСТИКИ
Ультразвуковой преобразователь расхода УПР однолучевой
Ультразвуковой преобразователь расхода УПР резьбовой однолучевой
15, 25 мм

нерж 12Х18Н10Т;
резьбовое соединение;
P макс 1,6 МПа (2.5, 4.0*);
Т макс +120 °C (+ 200*);
Т окр среды в месте установки:
-40+60 °C ;
пылевлагозащита IP65 (IP68*);
Ультразвуковой преобразователь расхода УПР однолучевой
Ультразвуковой преобразователь расхода УПР фланцевый однолучевой
15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300 мм

нерж 12Х18Н10Т;
фланцевое соединение;
P макс 1,6 МПа (2.5, 4.0*);
Т макс +120 °C (Ду15-65), Т макс +150 °C (Ду80-2000),по заказу + 200* °C ;
Т окр среды в месте установки:
-40+60 °C ;
пылевлагозащита IP65 (IP68*);
Ультразвуковой преобразователь расхода УПР однолучевой фланцевый
Ультразвуковой преобразователь расхода УПР фланцевый большие диаметры однолучевой
150, 200, 250, 300, 350, 400, 500, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм

сталь20 с покрытием;
фланцевое соединение
P макс 1,6 МПа (2.5, 4.0*);
Т макс +150 °C (+ 200*);
Т окр среды в месте установки:
-40+60 °C ;
пылевлагозащита IP65 (IP68*);
бобышки-держатели ПЭП с шаровыми кранами для безостановочной замены ПЭП *.

Ультразвуковой преобразователь расхода УПР однолучевой бесфланцевый
Ультразвуковой преобразователь расхода УПР фланцевый большие диаметры однолучевой
150, 200, 250, 300, 350, 400, 500, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм

сталь20 с покрытием;
бесфланцевое соединение под сварку;
P макс 1,6 МПа (2.5, 4.0*);
Т макс +150 °C (+ 200*);
Т окр среды в месте установки:
-40+60 °C ;
пылевлагозащита IP65 (IP68*);
бобышки-держатели ПЭП с шаровыми кранами для безостановочной замены ПЭП *.

Комплект монтажных частей КМЧ (гайки и бобышки) однолучевые, комплект датчиков ПЭП
Комплект монтажных частей КМЧ (гайки и бобышки) однолучевые, комплект датчиков ПЭП

200-2000 мм

комплект врезки на трубопровод;
сталь20;
(нерж. 12Х18Н10T*);

P макс 2,5 МПа;
Т макс +150 °C (+ 200*);
Т окр среды в месте установки:
-40+60 °C ;
пылевлагозащита IP65 (IP68*);
бобышки-держатели ПЭП с шаровыми кранами для безостановочной замены ПЭП *.

  * дополнительные опции или исполнения за отдельную плату

Кабель к УПР:

НАИМЕНОВАНИЕ Условный диаметр, материал, тип соединения ХАРАКТЕРИСТИКИ
Кабель РК-50-2-11
Кабель соединительный между ЭБ и каждым УПР
Кабель соединительный между ЭБ и УПР По заказу до 500 м


ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ*:
Конвертер RS485/USB*
для подсоединения к ПК, ноутбуку
Конвертер RS485/USB
Нетбук (мининоутбук)*
для снятия архива с прибора
Нетбук (мининоутбук)
Конвертер RS485/RS232*
Конвертер RS485/RS232
GSM-модем (RS485)*
для беспроводной удаленной передачи данных
GSM-модем (RS485)
Адаптер Ethernet*
Адаптер Ethernet

  * дополнительные опции или исполнения за отдельную плату. В комплект расходомера стандартно не входят!
